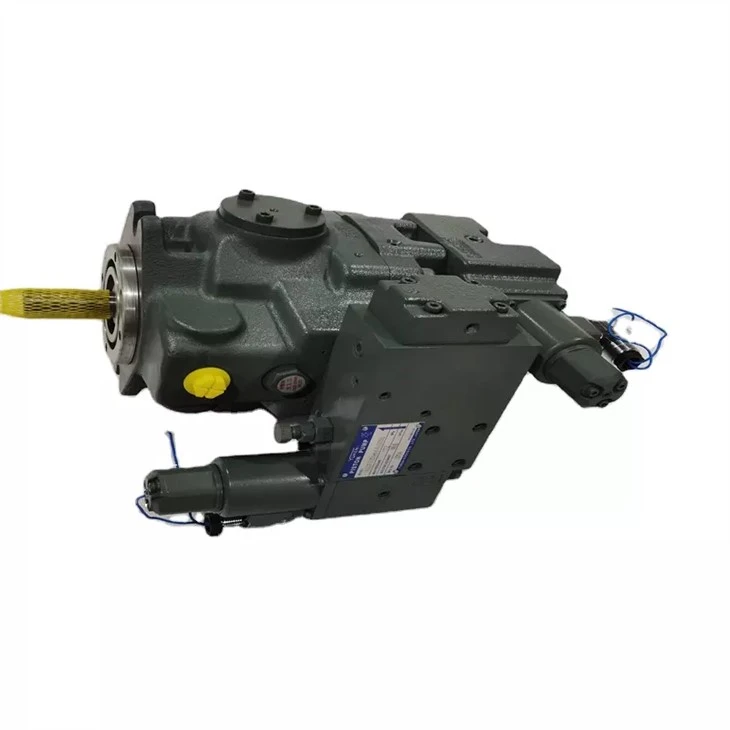

Savdo kafolati Yuken piston pompasi A10-FR-01-CK-10 A10-FR-01-BK-10 Series A56-LR{ {12}}HK-32 Oyoqsiz

YUKEN piston pompasi odatda silindr bloki, moy taqsimlash plitasi, piston va siljish plitasi kabi asosiy qismlardan iborat. Tsilindrda bir nechta pistonlar mavjud bo'lib, pistonlar eksenel ravishda joylashtirilgan, ya'ni pistonlarning markaziy chizig'i transmisyon milining o'qiga parallel, shuning uchun uni eksenel porshenli nasos deyiladi. Lekin u pistonli nasosdan ham farq qiladi, chunki uning pistoni nafaqat nasos tsilindridagi o'zaro harakatni amalga oshiradi, balki piston, nasos silindr va suzuvchi plyonka ham nisbiy aylanish harakatiga ega. Piston sharsimon uchi bilan chayqalish plitasi bilan aloqa qiladi. Yog 'tarqatish plitasida yuqori va past bosimli oy shaklidagi oluklar mavjud bo'lib, ular ma'lum darajada muhrlanishni ta'minlash uchun bo'linma devorlari bilan bir-biridan ajratilgan. Ular mos ravishda nasosning yog 'kirish va chiqishi bilan bog'langan. Silindr blokining o'qi va tsilindr blokining o'qi o'rtasida moyillik burchagi mavjud.

YUKEN piston pompasining ishlash printsipiga ko'ra, vosita transmissiya milini aylantirish uchun harakatlantirganda, nasos tsilindri va piston birga aylanadi va piston boshi doimo siljish plitasi bilan aloqada bo'ladi. Teshik plitasi silindr bloki bilan burchak ostida joylashganligi sababli, silindr bloki aylanganda piston nasos tsilindrida o'zaro harakat qiladi. Misol tariqasida l{0}}-rasmdagi keyingi pistonni oling. U 0 darajadan 180 darajaga, ya'ni yuqori piston holatiga aylanadi. Piston tsilindrining hajmi asta-sekin o'sib boradi, shuning uchun suyuqlik yog 'tarqatish plitasining moy so'rish porti a orqali yog 'tsilindriga so'riladi; Piston 180 darajadan 360 gradusgacha burilganda, piston tsilindrining hajmi asta-sekin kamayadi, shuning uchun silindrdagi suyuqlik moy taqsimlash plitasining chiqishi orqali chiqariladi. Drayv mili uzluksiz aylanar ekan, nasos uzluksiz ishlaydi.
